O cupă care pare potrivită după tonaj poate să nu intre pe utilaj nici măcar cu câțiva milimetri diferență la urechi sau la diametrul bolțurilor. De aceea, când verifici cum identifici prinderea excavatorului, nu este suficient să comunici marca, modelul și anul fabricației. Ai nevoie de cote măsurate direct pe braț, pe bieletă sau pe cupa existentă.

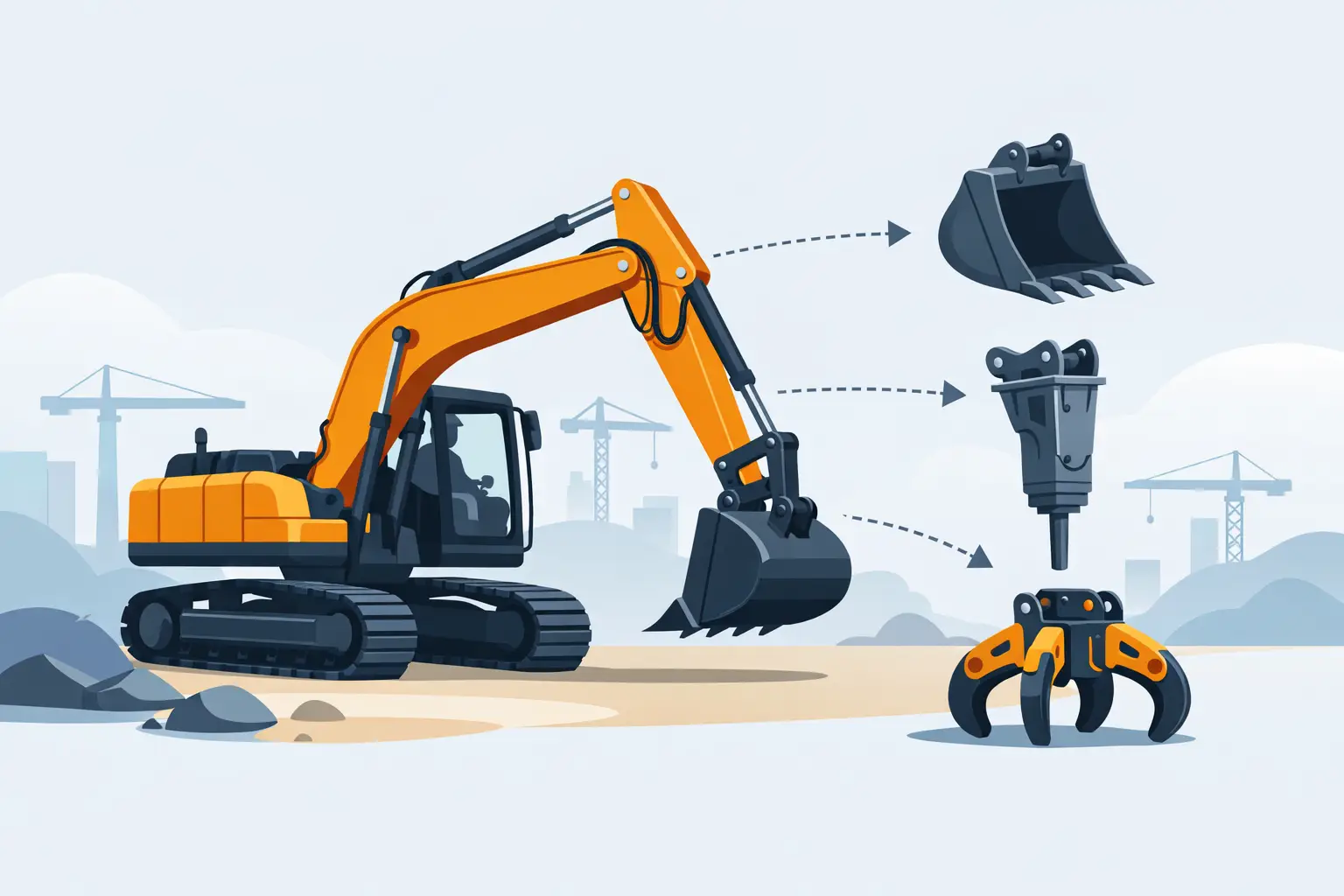

O prindere identificată corect înseamnă montaj rapid, fără adaptări improvizate, fără joc excesiv și fără blocarea utilajului în șantier. Pentru o cupă nouă, un graifer, o cupă grilată sau orice alt atașament greu, măsurătorile sunt baza compatibilității. Tonajul utilajului rămâne un reper util, însă nu înlocuiește verificarea dimensională.
De ce nu este suficient modelul excavatorului
Același producător poate avea mai multe configurații de braț, bieletă, cuplă rapidă sau prindere directă pentru utilaje apropiate ca greutate. Un excavator poate fi echipat din fabrică cu o anumită prindere, iar ulterior poate primi un quick coupler sau un braț modificat. În plus, pe piața second-hand apar frecvent utilaje cu atașamente schimbate, urechi refăcute sau bolțuri înlocuite.
Dacă alegi cupa numai după denumirea utilajului, riști să primești un produs care necesită intervenții suplimentare. Aceasta înseamnă timp pierdut, costuri de transport, suduri care pot afecta geometria și un risc mai mare de uzură neuniformă. O cupă corect configurată trebuie să intre precis între urechi și să lucreze în unghiul proiectat pentru cinematica brațului.
Cum identifici prinderea excavatorului prin măsurători
Cel mai sigur punct de plecare este cupa pe care o folosești deja, dacă aceasta funcționează corect pe utilaj. Curăță zona urechilor de pământ întărit, vaselină și bavuri, apoi măsoară cu un șubler, o ruletă rigidă și, unde este necesar, cu o tijă sau un bolț etalon. Nu măsura peste bucșe deformate, straturi de vopsea groasă sau muchii rotunjite de uzură.
Dacă nu mai ai cupa veche, măsurătorile se pot lua direct pe braț și pe bieletă. În acest caz, utilajul trebuie poziționat stabil, cu motorul oprit și cu atașamentul coborât în siguranță. Nu introduce mâinile între componentele mobile și nu lucra cu brațul susținut doar de instalația hidraulică.
Cele patru cote care stabilesc compatibilitatea
Pentru o prindere directă în bolțuri, sunt necesare în mod normal patru informații clare:
- diametrul bolțurilor, măsurat în milimetri;
- distanța dintre centrele celor două găuri de prindere;
- lățimea interioară dintre urechile cupei;
- lățimea exterioară disponibilă între urechile brațului sau ale bieletei.
Diametrul bolțului se verifică în zona care nu este uzată. Dacă bolțul este ovalizat, măsoară în două direcții, la 90 de grade una față de alta. O diferență vizibilă arată uzură și trebuie comunicată înainte de comandă, deoarece un bolț nou nu rezolvă întotdeauna problema dacă bucșele și găurile sunt deja deformate.
Distanța dintre centrele găurilor este cota care stabilește poziția reală a cupei față de braț. Nu se măsoară de la marginea unei găuri la marginea celeilalte, decât dacă apoi calculezi exact poziția centrelor. Cea mai simplă metodă este să introduci două tije sau două bolțuri drepte în găuri și să măsori distanța dintre axele lor.
Lățimea dintre urechile cupei trebuie să permită intrarea liberă între urechile utilajului, dar fără joc inutil. Câțiva milimetri pot face diferența între un montaj corect și o cupă care se forțează la instalare. Lățimea trebuie verificată în mai multe puncte dacă urechile existente par îndoite sau sudate anterior.
Verifică și poziția urechilor
La unele cupe, geometria urechilor este la fel de relevantă ca dimensiunile de bază. Se urmăresc grosimea urechilor, înălțimea lor, poziția față de spatele cupei și unghiul de lucru. Aceste date influențează cât de bine se închide cupa, forța de rupere și raza efectivă de săpare.
O cupă cu prinderea prea avansată sau prea retrasă poate avea bolțurile corecte, dar poate lucra necorespunzător. Operatorul va simți problema printr-o descărcare mai slabă, un unghi limitat de basculare sau o poziție nefavorabilă la nivelare. Din acest motiv, fotografiile laterale ale cupei vechi, făcute perpendicular pe urechi, completează util măsurătorile, chiar dacă nu le înlocuiesc.
Prindere directă sau cuplă rapidă
Înainte de a comanda, stabilește dacă atașamentul se montează direct pe braț sau printr-o cuplă rapidă. La prinderea directă, cupa se fixează cu bolțurile utilajului între braț și bieletă. La cupla rapidă, cupa trebuie să fie compatibilă cu profilul și standardul cuplei, nu doar cu excavatorul.
Cupla rapidă reduce timpul de schimbare a atașamentelor, însă introduce o verificare suplimentară. Trebuie identificat producătorul, seria sau standardul cuplei, dacă acestea sunt marcate, și trebuie măsurate diametrul bolțurilor, lățimea de prindere și distanța dintre axe. Denumiri precum S40, S45, S50 sau alte standarde pot orienta alegerea, dar nu trebuie presupuse doar după tonaj. Confirmarea dimensională rămâne necesară.
Dacă utilajul are o cuplă rapidă hidraulică, verifică și spațiul disponibil pentru cârlige, blocaje și mecanismul de siguranță. O cupă construită pentru prindere directă nu devine automat compatibilă cu o cuplă, iar adaptarea făcută fără calcul poate afecta poziția de lucru și capacitatea utilă.
Cum interpretezi uzura din prindere
Prinderea unei cupe lucrează permanent sub sarcină, șoc și vibrație. În excavări grele, demolări sau încărcarea materialelor compacte, jocul dintre bolț, bucșă și ureche crește în timp. Dacă măsori o piesă uzată fără să observi acest lucru, poți transmite cote care nu mai reprezintă configurația corectă.
Semnele uzurii sunt găurile ovale, bolțurile cu porțiuni aplatizate, vaselina care iese cu impurități metalice, loviturile la schimbarea sensului hidraulic și cupa care se mișcă lateral excesiv. În aceste situații, notează atât dimensiunea actuală, cât și dimensiunea nominală a bolțului, dacă este cunoscută. Un atelier poate fabrica urechile la cota cerută, însă problema din braț sau din bieletă trebuie remediată separat pentru a obține un montaj durabil.
Nu compensa uzura prin montarea unor șaibe la întâmplare sau prin suduri pe fețele de contact. Astfel de soluții pot elimina temporar jocul, dar pot pune sarcini neuniforme pe bolțuri și pot accelera deteriorarea bucșelor. Pentru un utilaj care produce zilnic, reparația corectă costă mai puțin decât opririle repetate.
Datele de trimis înainte de comandă
Pentru a verifica rapid compatibilitatea unei cupe, pregătește marca, modelul și greutatea utilajului, apoi completează datele de prindere. Este util să comunici diametrul bolțurilor, distanța dintre axe, lățimea interioară a cupei, lățimea dintre urechile utilajului și dacă montajul este direct sau pe cuplă rapidă.
Adaugă câteva fotografii clare: una din față, una laterală și una de sus, cu o ruletă sau un șubler vizibil lângă zona măsurată. Dacă există marcaje pe cuplă sau pe cupa veche, fotografiază-le. Pentru cupele destinate lucrului greu, precizează și aplicația principală: săpătură generală, șanțuri, încărcare, balast, demolări sau sortare. Prinderea corectă trebuie asociată cu lățimea, capacitatea, grosimea tablei și elementele de uzură potrivite lucrării.
La CupeUtilaje.ro, suportul tehnic începe tocmai cu aceste informații. O verificare înainte de fabricație sau livrare reduce riscul de neconformitate și ajută la alegerea unei cupe fabricate pentru utilajul și regimul tău real de lucru.
Erori care produc întârzieri în șantier
Cea mai frecventă eroare este măsurarea în centimetri și transmiterea valorilor fără unitate. În domeniul atașamentelor, cotele se comunică în milimetri. O a doua problemă apare când se confundă lățimea dintre urechile cupei cu lățimea dintre urechile utilajului. Ambele sunt necesare, dar reprezintă dimensiuni diferite.
De asemenea, nu estima diametrul bolțului din fotografie și nu presupune că toate utilajele de aceeași clasă folosesc aceeași prindere. Chiar și o diferență de 5 mm la diametrul bolțului sau 10 mm între axe poate împiedica montajul. Dacă măsurătoarea este incertă, verificarea repetată este mai eficientă decât o adaptare făcută ulterior.
O cupă bună începe cu o prindere măsurată corect. Ia cotele înainte ca utilajul să intre în pauză, păstrează-le într-o fișă pentru fiecare echipament și vei putea comanda următorul atașament cu mai multă siguranță, mai puține opriri și costuri controlate.
